Monitoring op locatie
LoRa-drukmonitoring van een geothermisch systeem
Een compacte sensor op batterij, een zelfstandige verbindingspoort en live opvolging in het AFS Dashboard. Ontwikkeld als verhuuroplossing, zonder ingrijpende aanpassingen aan de bestaande installatie.
Het project
Met één kleine sensor een volledig systeem opvolgen
Voor dit eerste project met een LoRa-only druksensor wordt de druk van een volledig geothermisch systeem continu opgevolgd. De sensor meet van 0 tot 6 bar en stuurt zijn metingen draadloos naar de verbindingspoort.
Omdat de sensor op batterij werkt, kan hij dicht bij het meetpunt worden geplaatst zonder extra voedingsbekabeling. Energiezuinige meet- en verzendintervallen zorgen ervoor dat het toestel alleen actief wordt wanneer dat nodig is.
Sensor en verbindingspoort
Twee toestellen, één betrouwbare gegevensstroom

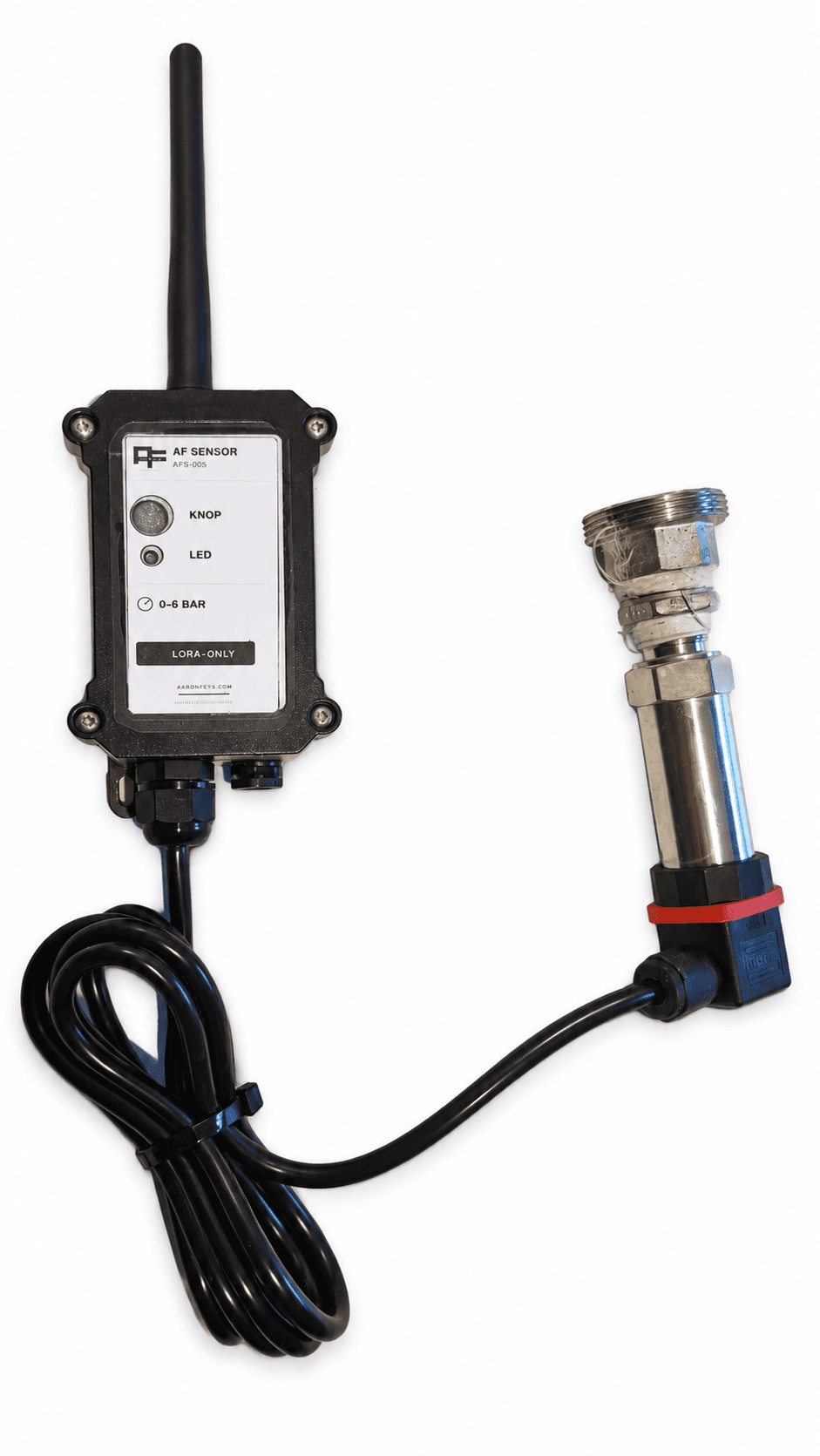

LoRa-druksensor
Een compact batterijtoestel dat de druk lokaal meet en de waarde via LoRa doorstuurt.

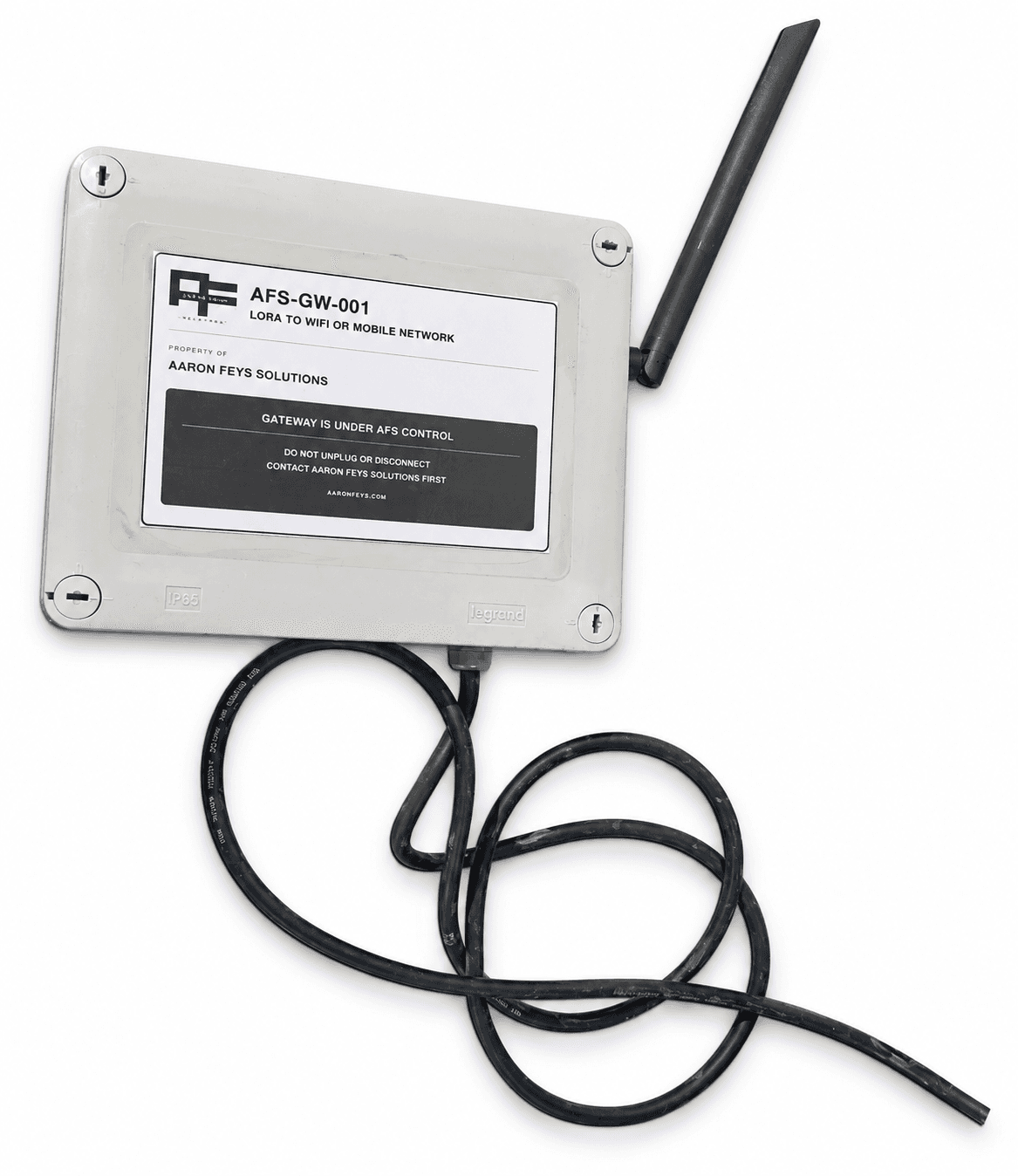

Verbindingspoort
De gateway ontvangt de LoRa-berichten en stuurt ze veilig naar het dashboard. Op deze locatie gebeurt dat via 4G; hetzelfde toestel kan ook met het wifinetwerk van de klant werken.

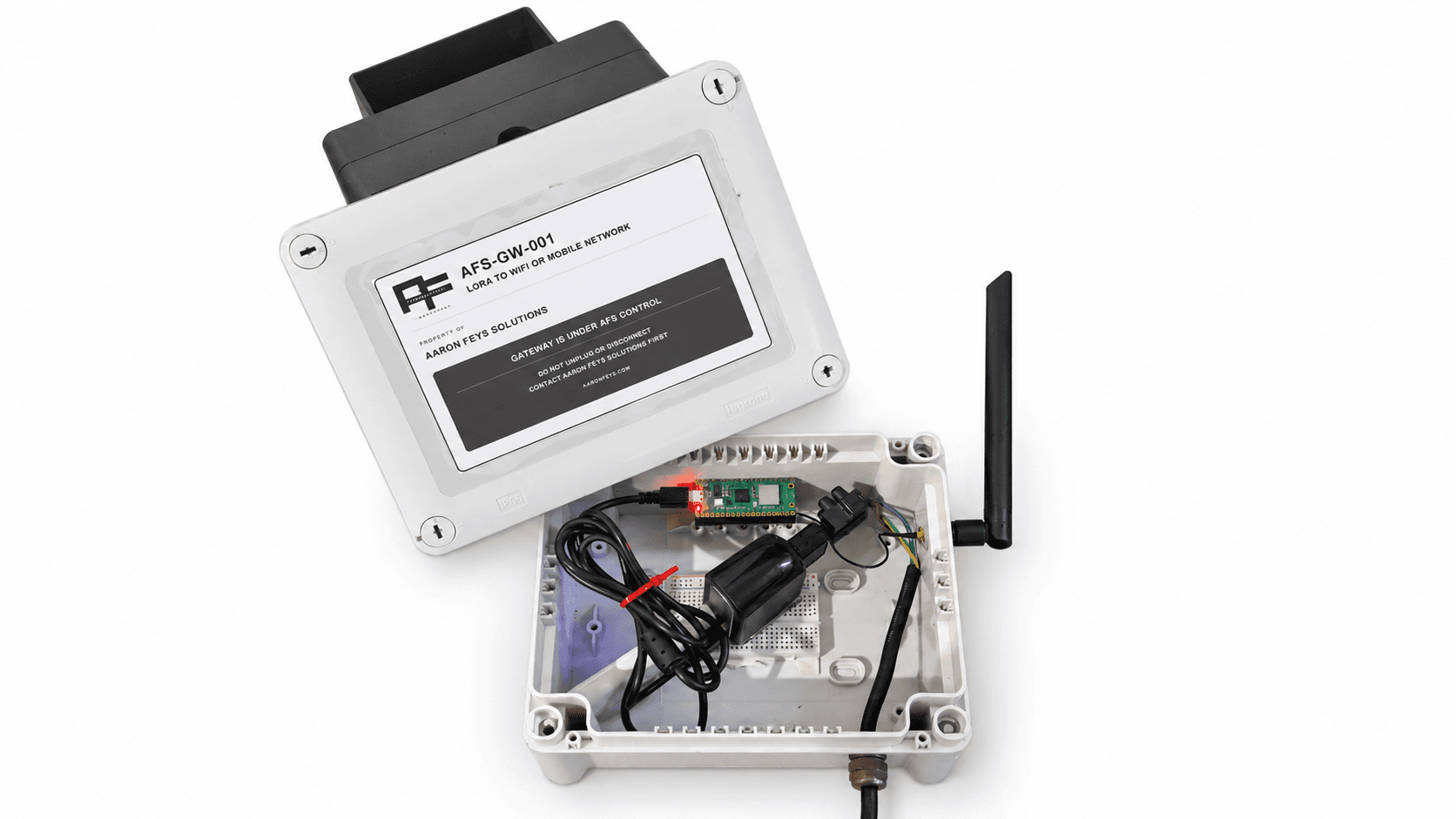

Binnenin
Gebouwd als zelfstandige schakel
De verbindingspoort ontvangt de LoRa-berichten, koppelt ze aan het juiste toestel en stuurt de meetgegevens door via 4G of wifi. Daardoor hoeft de sensor zelf geen internetverbinding te onderhouden.

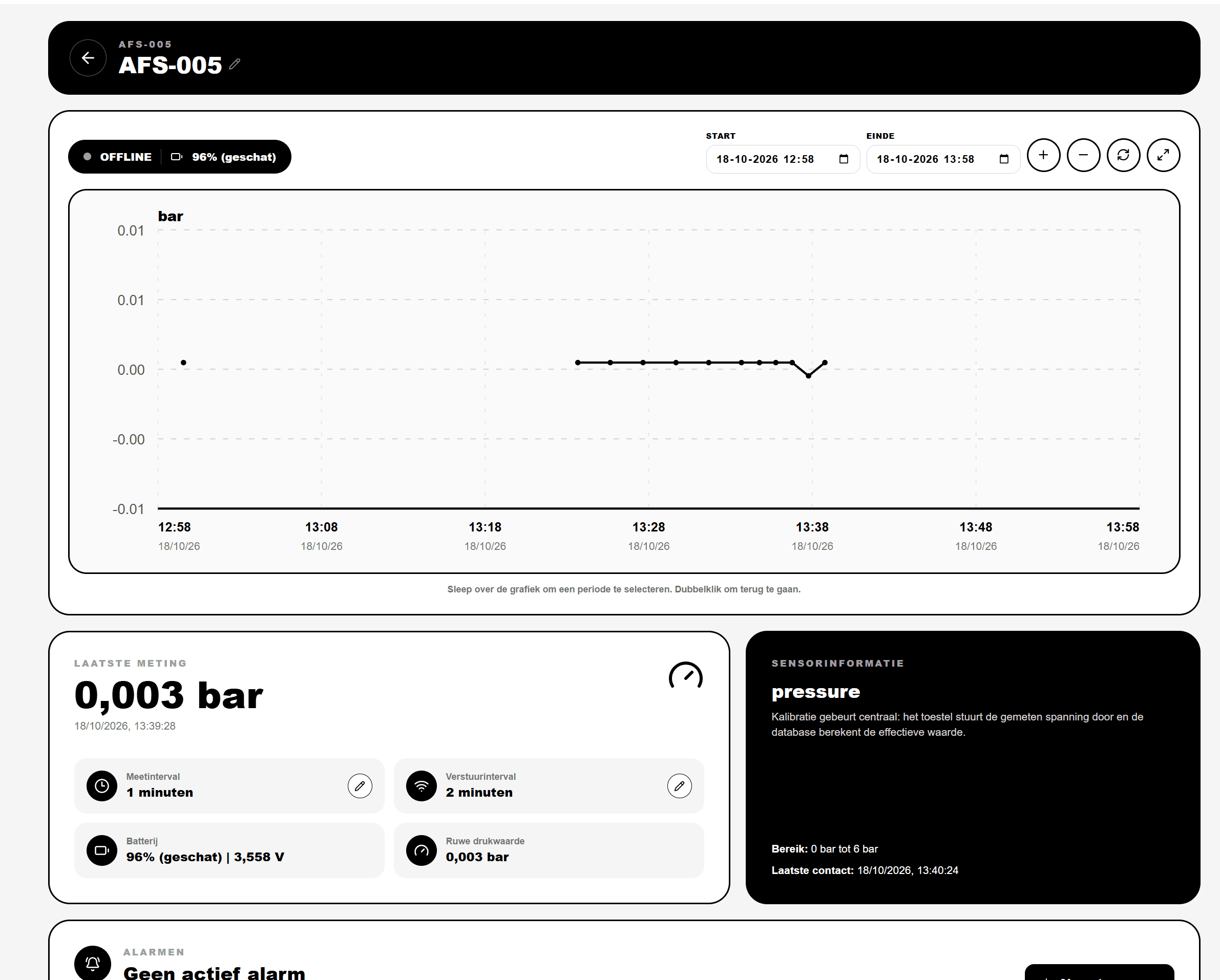

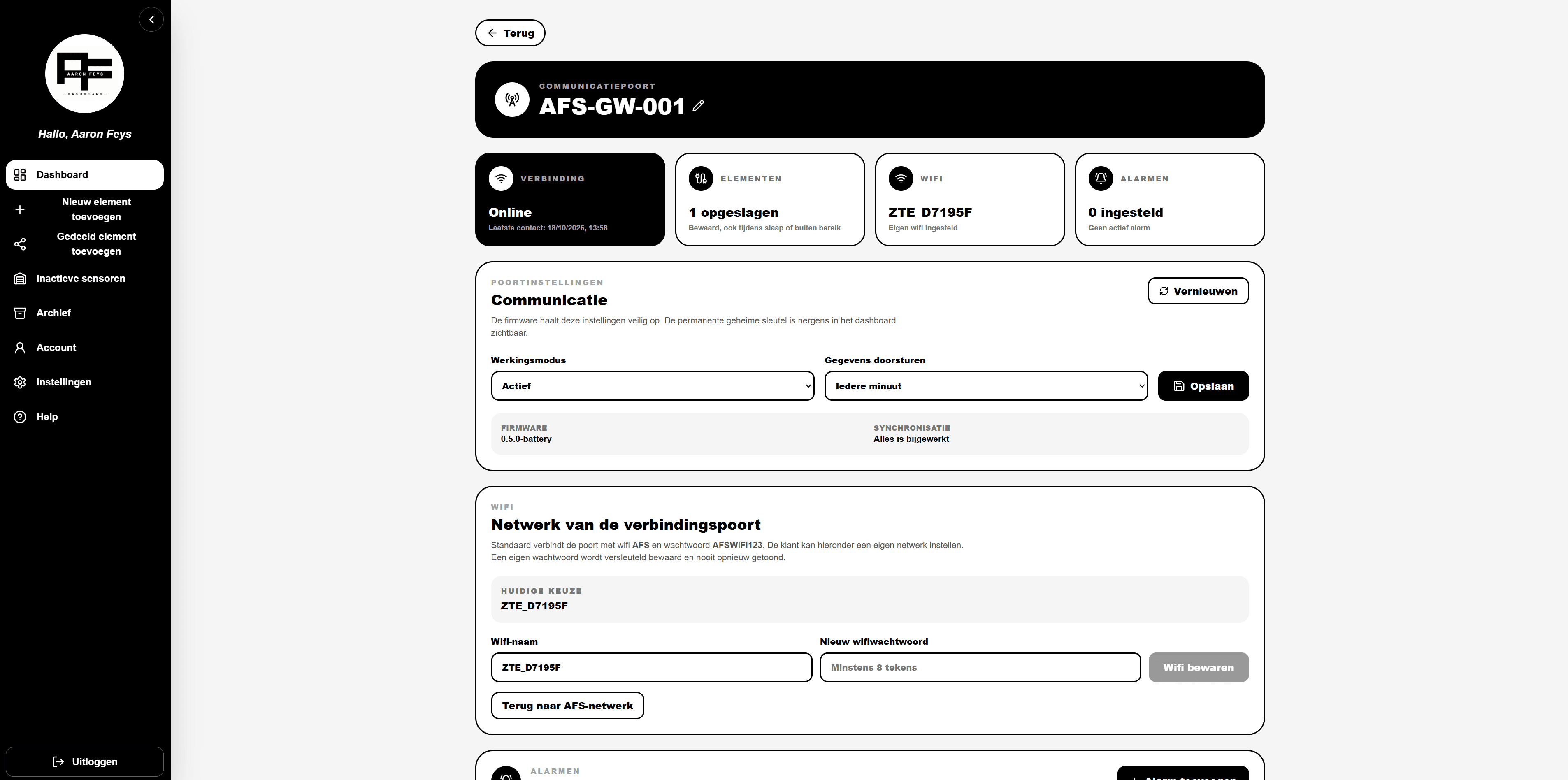

AFS Dashboard
Van draadloos signaal naar bruikbare opvolging

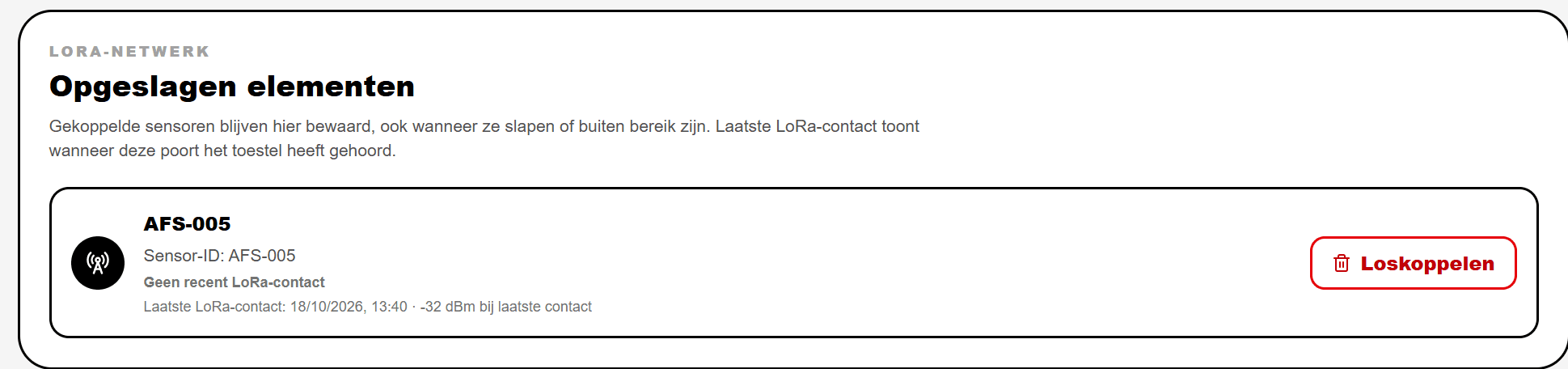

De meetgegevens komen automatisch bij het juiste toestel terecht. De klant volgt druk, batterij, verbinding en gekoppelde sensoren op zonder de technische communicatie erachter te moeten beheren.
Aangepast aan de werf
Ook de voeding moet in de praktijk kloppen

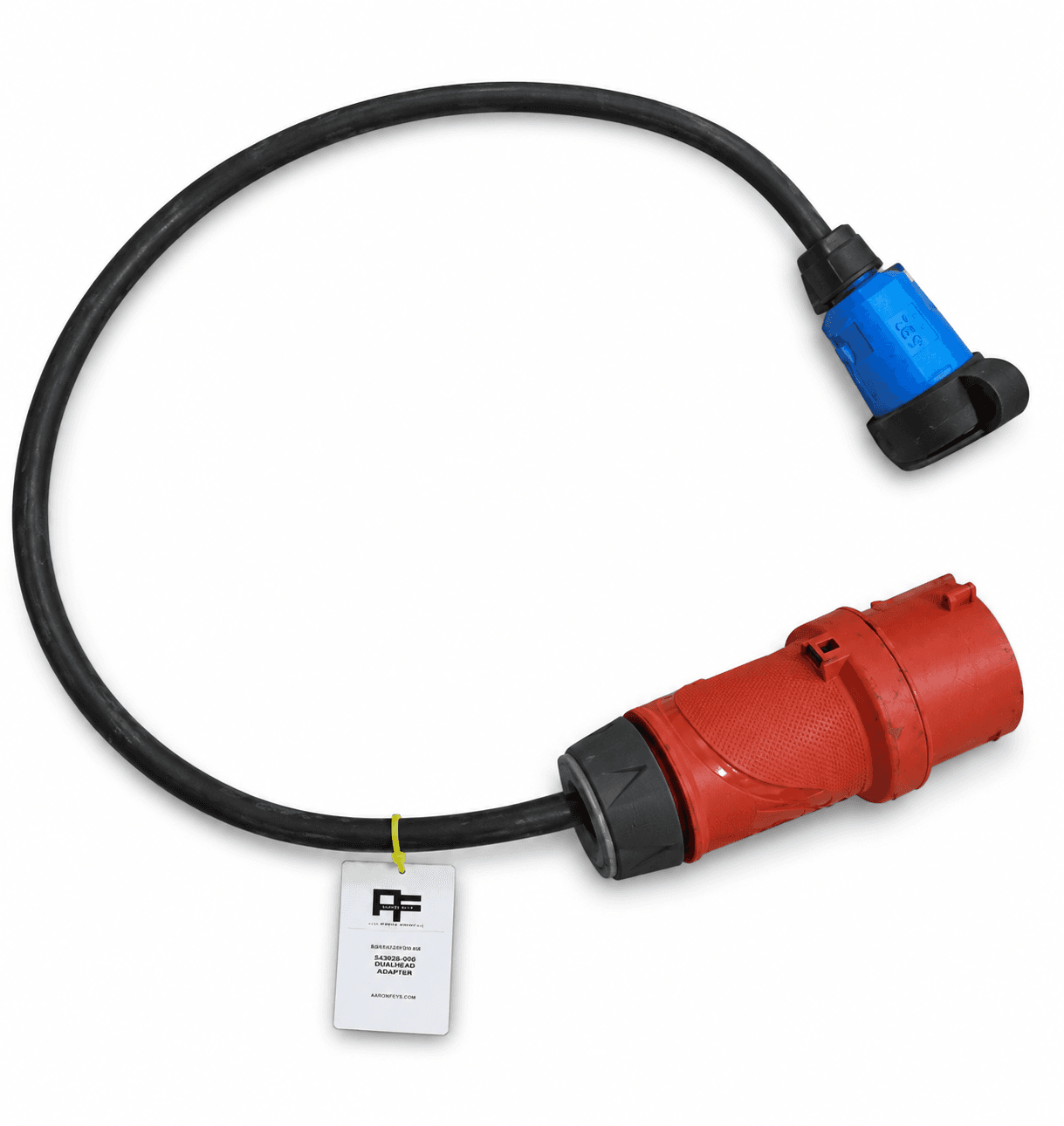

Op deze locatie was alleen een drijfkrachtstekker beschikbaar. Omdat de verbindingspoort continu en betrouwbaar spanning nodig heeft, werd een passende voedingsoplossing voorzien die met de bestaande aansluiting kon werken. Zo passen we niet alleen de software, maar ook de installatie aan de werkelijke situatie van de klant aan.
